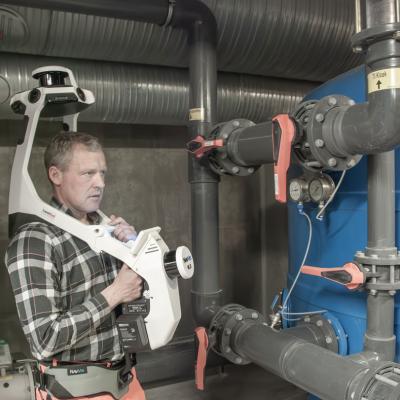

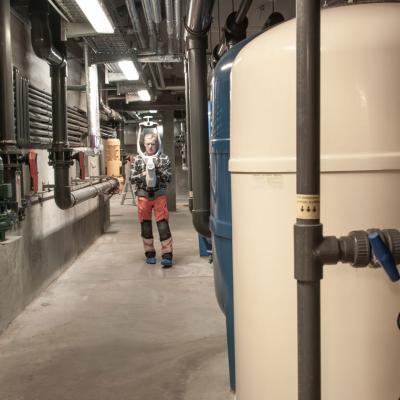

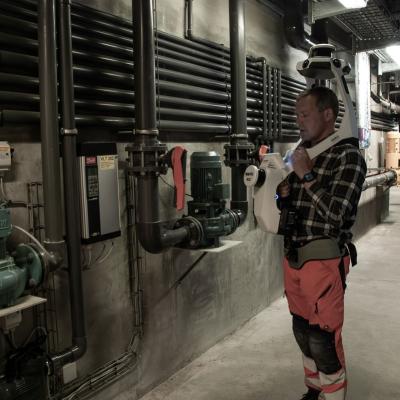

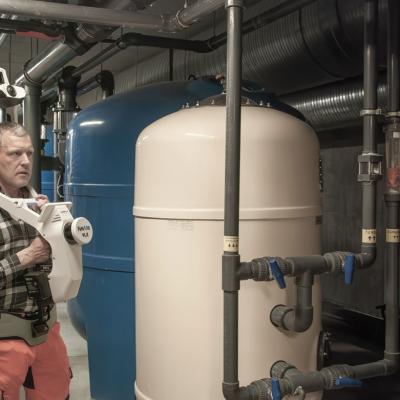

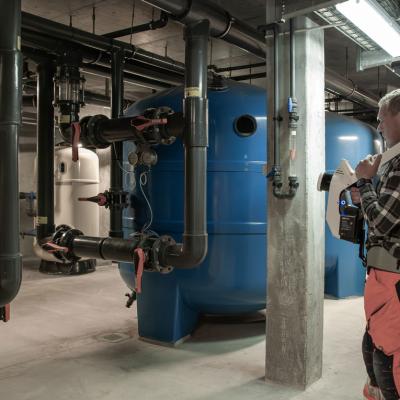

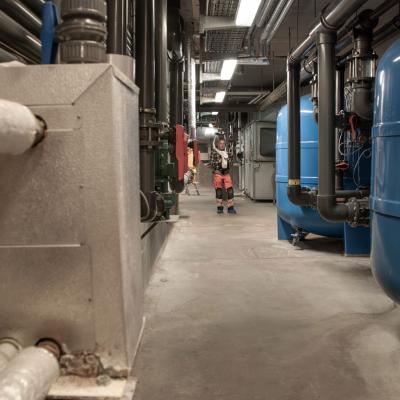

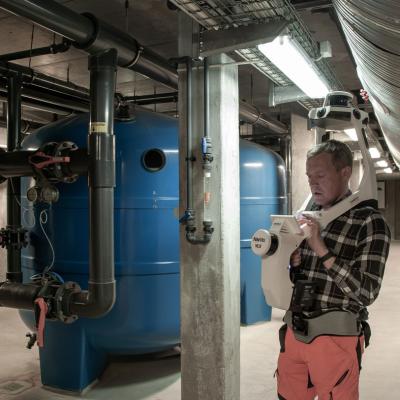

Ved hjælp af en mobil 3D-laserscanner blev hele kælderen under svømmehallen registreret i én sammenhængende måleproces. SLAM-teknologien (Simultaneous Localization and Mapping) muliggør hurtig og præcis opmåling i komplekse indendørs miljøer, hvor GPS ikke kan anvendes. Udstyret blev båret rundt i kælderen af vores landinspektør, og på ganske kort tid blev der skabt en detaljeret punktsky med en punktæthed på bedre end 1 cm.
Et komplet 3D-billede – fra kælder til bassin
Punktskyen inkluderer ikke kun de tekniske installationer i kælderen, men også de overliggende svømmebassiner, hvilket giver et komplet tredimensionelt billede af hele konstruktionen. Slutproduktet er leveret via NavVis’ cloud-platform, hvor vores samarbejdspartner har adgang til hele datasættet. Her kan der måles direkte i punktskyen, hentes udsnit til videre bearbejdning eller eksporteres data til brug i projektering.
Et stærkt værktøj til fremtidige projekter
Resultatet er et stærkt værktøj til arkitekter, rådgivende ingeniører og teknikere, der skal designe nye installationer, omlægge eksisterende rørføringer eller planlægge fremtidige ombygninger. Metoden er særligt velegnet i komplekse tekniske miljøer, hvor traditionel opmåling er tidskrævende eller umulig.
Digital tvilling skaber værdi i hele anlægsfasen
Med den detaljerede opmåling har bygherren nu et solidt grundlag for videre planlægning og projektering – og en digital tvilling af kælderen, der kan benyttes gennem hele anlægs- og driftsfasen.
